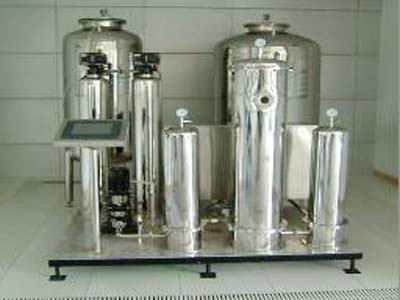

DS系列饮用水安全保障供水设备

    由于水源水质的恶化，异嗅味、微量化学物质污染以及致病微生物等成为人们普遍关心的新的水质问题。常规的水处理工艺对于这些新出现的水质问题针对性差，无法满足越来越严格的饮用水水质要求。同时，在饮用水自出厂到用水终端的输配过程中，基于城市管网和高位水箱的二次污染，饮用水水质受到了不同程度的污染。针对当前供水现状，我公司与山东省建筑大学共同承担了山东省科技重大专项分项《饮用水安全保障技术研究与集成》，其技术研发成果——饮用水安全保障供水设备，是对城市自来水进行深度净化的水处理设备。
    饮用水安全保障供水设备集催化臭氧氧化、复合吸附、微生物降解作用为一体，充分发挥三者的优势和协同作用。催化氧化提高了臭氧的传质效率和氧化效率，改善了有机污染物质的可生化性；复合吸附强化了对极性、弱极性和非极性污染物质的吸附，提高了后续、微生物生物氧化的效能。应用于饮用水的深度处理中对浊度、色度、嗅味、铁、锰、有机物、氨氮、亚硝酸盐等均有很好的处理效果。组合优化工艺可实现对水体中生物和化学污染的多级屏障，具有污染物去除范围广，效率高、处理费用低、效果稳定等特点，能够有效地保障饮用水安全。
    《饮用水安全保障供水设备》科技项目获得了山东省科技进步二等奖，以该设备为基础编写的净水设备技术导则荣获山东省建设科技成果推广项目技术导则的荣誉。是国内深度水处理行业唯一一个入编《国家十一五建设事业技术手册》和《灾后重建适用技术手册》的水处理设备。

一.丹穗DS系列净化水设备简介
丹穗DS系列优质饮用水净化设备，日本技术，国际领先。主要用于以市政供水为原水，是对城市自来水进行深度净化的水处理设备。采用本公司最新研究开发的材料和技术，经多级组合处理后，水质优于或满足卫生部《生活饮用水水质处理器卫生安全与功能评价规范一般水质处理器》标准，《饮用净水水质标准》CJ94-2005、《管道直饮水系统技术规程》CJJ110-2006。该设备水的利用率高，出水水质质量优、口感好，适于直接饮用；采用电脑编程、远程监控，具有全自动化程度高、无需专人执守管理的特点，运行费用低，性能稳定可靠，使用及管理简便。适用于新建、改扩建居住小区、办公楼、学校、机场、体育场馆、宾馆、度假村、医院、疗养院等人员集中、用水量大、对饮水有较高要求的场所。
二.丹穗DS系列净化水设备流程
市政供水→手动/自动控制→多介质过滤器→离子交换器→初滤水储水罐→滤水增压泵→臭氧发生器→保安过滤器→核心过滤器→精密过滤器→净水储水罐→净水供水泵→紫外线杀菌消毒→供水管网
三.丹穗DS系列净化水设备工艺
1.预处理：经过多介质过滤器和离子交换器（根据原水水质确定），对市政供水水质进行预处理。主要是通过“多介质过滤器”将水中的颗粒杂质泥沙、铁锈、悬浮物、胶体等分离；通过“离子交换器”将水中的钙和钙美离子浓度降低，按设计要求降低水质的硬度。预处理的主要作用是延长水处理设备中滤料及滤芯的使用寿命，并在一定程度上减少设备的处理负荷，为高效处理奠定良好的基础。
2.保安过滤：采用5um熔喷式聚丙烯滤芯作为保安过滤载体，对预处理过的水作进一步的去除处理，以便“核心过滤器”能够达到更好的处理效果。
3.核心过滤：采用超滤钛岩+活性炭+臭氧为载体，按设计比例组合工艺，有效地克服了三者单独采用的局限性，充分发挥三者的优势和协同作用，提高了反应速度，强化了对色度、嗅味、有机物、重金属、氨氮、亚硝酸盐氮、硝酸盐氮的吸附去除处理效果。
4.精密过滤：采用1.0um、0.2um聚丙烯拆叠滤芯进行两度过滤，滤除水中残留的各类细小杂质，对水质具有稳定作用。
5.消毒：采用臭氧、紫外线迸行消毒处理。臭氧具有强氧化能力，消毒能力强，消毒时间短，就地产生，使用方便；紫外线具有消毒效率高、速度快、不改变水性、不污染水质和简便易行。
6.自动化控制：采用PLC电脑编程控制。A.市政供水无压自动停机，满足设计压力自行启动；B.滤水流量自动控制；C.滤水时间自动控制；D.投加臭氧自动控制；E.供水消毒自动控制；F.24h供水自动控制；G.循环回水自动控制；H.故障报警、数据远传监控等。

四.设备采用的主要材料与配件

五. 丹穗净水设备操作、维护与保养
（一）.开机前系统检查：
1.按设计工艺流程检查各级过滤器、管路连接是否正确；
2.按设计工艺流程检查所有用电机械是否状态正常；
3.检查所有阀门是否启、闭正确；
4.检查各仪表、传感器是否正常状态。
（二）.试开机检查：
1.打开电源，启动水泵，随即停止，检查水泵运行转向是否正确；
2.打开市政供水总阀门，记录总流量启码，开机通水；
3.检查各级过滤器、管路是否渗漏，所有阀门是否渗漏；
4.检查各种仪表是否正常，检查各种传感器运行是否正确；
（三）.设备运行检查：
1.在设备运行时，应定期检查各种仪表、传感器是否正常，水泵有无异常噪音，产水水质是否达到标准；
2.注意压力表和产水流量计的检查，如压力达0.3Mpa以上、流量明显降低，应及时更换滤芯；
3.首次供水，应将冲洗管网的用水全部排放干净；如长时间停用设备，再启用时应先将滤料、滤材清洗干净后才允许运行。
（四）.设备维护与保养：
1.定期清洗滤料，延长使用寿命，降低运行成本，约5年更换一次；
2.定期或视压力状况更换滤芯，约4至6个月更换一次；
3.其它零部件按运行实际状况进行保养与维护。劣
（五）.常见故障与排除：
1.整套设备不启动原因：停电；市政供水停水或压力过低。
排除方法：解决供电供水问题。
2.产水量不足原因：原水水质发生变化；滤料、滤芯堵塞。
排除方法：冲洗滤料，更换滤芯。
3.设备局部渗漏原因：焊缝有砂眼，对接处硅胶垫破损，管件连结松动等。
排除方法：补焊，更换胶垫，紧固。
4.储水罐缺水或溢水原因：液位传感器失灵或损坏。
排除方法：维修或更换液位传感器。
（六）.用户须知：
1.每日首次用水，应先将支管内存水（约1L）排放后再用，确保水质新鲜；
2.设备须经专人管理，未经本公司培训的专业人员，不得擅自操作本设备；
3.本设备非专业人员不得擅自拆卸或更换部件，否则后果自负。

六.设备设计标准(DS-0.25t/h型--DS-50t/h型.)
设计流量：0.25t/h-50t/h.
设计流速：6m/s-8m/s--10m/s-12m/s
填料高度：1200--1500--1800-2000
（0.25t-3t/h  4t-15t/h  18t-25t/h  30t-50t/h）
产水时间：12h/d.    供水时间：24h/d.    户均人数：3.5人/户.
水嘴额定流量：0.04L/S（饮用做饭）-0.15L/S（全部用水）
额定用水：饮用-2L/人/d.   饮用+做饭-30L/人/d.   全部用水-150L/人/d.
供水范围：饮用-1500人/d至300000人/d.   400户/d至85800户/d.
饮用+做饭-100人/d至5714人/d.   29户/d至1633户/d.
全部用水-20人/d至4000人/d.    6户/d至1143户/d.

七.设计标准引用文件
GB50015-2003  建筑给水排水设计规范。 LO4STO3  DS型直饮水处理设备工程设计与安装。
GB191-2000  包装储运图示标志。  GB14536-1993  家用和类似自控设备安全通用要求。
CJ3023-1996  活性炭净水器。     JB/T2932-1999  水处理设备技术条件。
卫生部《生活饮用水卫生规范》。    卫生部《生活饮用水检验规范》（2001）。
卫生部《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器》（2001）。
卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）。
饮用水深度净化与水质处理器（2004）。    CJ94-2005  饮用净水水质标准。
CJJ110-2006  管道直饮水系统技术规程。    DS优质饮用水净化设备鉴定资料（2006）。
DS优质饮用水净化设备技术导则（2007）。

八.设备选型：
1.250户全部生活使用净水：250户×3.5人×150L÷1000÷12H＝10.94T／H
2.250户饭用做饭使用净水：250户×3.5人×30L÷1000÷12H＝2.19T／H
3.300户全部生活使用净水：300户×3.5人×150L÷1000÷12H＝13.1T／H
4.300户饭用做饭使用净水：300户×3.5人×30L÷1000÷12H＝2.63T／H
